大拉杆波纹补偿器|横向大拉杆波纹补偿器|大拉杆补偿器不同介质制作差异-大拉杆波纹补偿器不同煤气介质制作差异-河北中浩机械制造有限公司

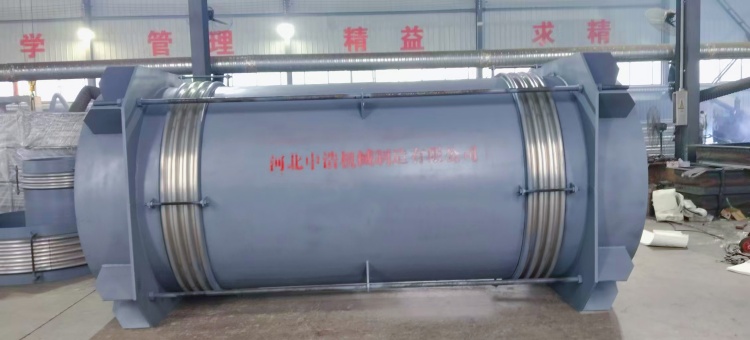

        复式拉杆波纹补偿器在选型是要注意，介质需要重点关注，尤其是煤气介质，常见有焦炉煤气，具体分为冷焦炉煤气和粗焦炉煤气、冷焦炉煤气温度稍低，常用321/316L波纹材质，中间导流筒常用316L不锈钢材质，而粗焦炉煤气波纹用316L材质，严禁304防硫化开裂。在复式拉杆波纹补偿器低点可设排油孔防止积油腐蚀。法兰垫片石墨烯复合，禁用橡胶防止溶胀泄露。



                                         、

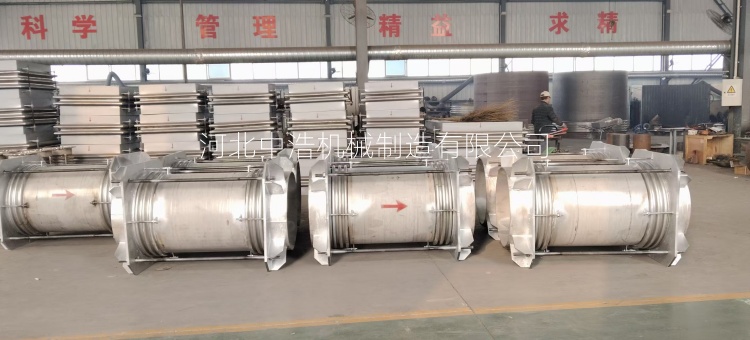

        其次种高炉煤气含硫和氯化物等腐蚀性高，若是前端含有高温酸性冷凝水，一般用825或254S加强不锈钢，后端净高炉常温管线：Incoloy825低配置，不允许316L、321。导流筒统一316L厚壁≥6mm，全段内衬防腐；筒体选用Q235-B或ND耐候钢，大拉杆加粗设计，加大限位套筒，抵消高温蠕变与内压推力，筒体内壁高温重防腐涂层；波纹管成型后固溶热处理去应力（高炉煤气强制工序）。气密试验切记干燥氮气，严禁含水压缩空气（残留水析出酸性液腐蚀）。

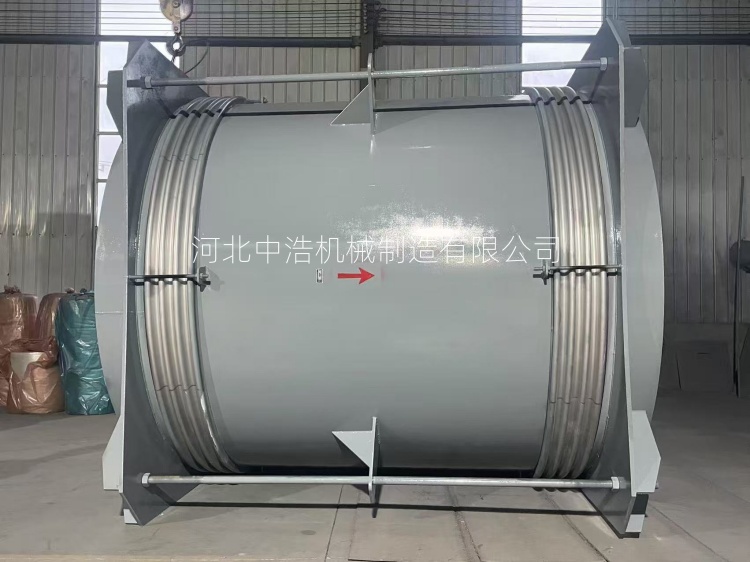

      转炉煤气（炼钢转炉，CO60%～80%、剧毒、微量硫、常温≤60℃、粉尘多） ，选材波纹管：316L双层0.9～1.1mm；导流筒Q235内壁耐磨防腐，粗除尘前端导流筒加厚至8mm防粉尘冲刷，结构要求，内部导流筒加长，筒口外翻挡灰，避免粉尘直接打磨波纹， 全焊缝氩弧打底，筒体焊缝25%RT抽检。安全重点。转炉剧毒防爆：气密试验逐台检漏，全表面皂液查漏无气泡，出厂附带气密报告单。







        发生炉冷/热煤气（水煤气、发生炉，含酚水、有机酸、中低温100～220℃）选材，冷发生炉：316L双层；热发生炉：321/316L，筒体碳钢内壁环氧煤沥青+面漆两道，含水煤气内壁可做浅衬塑。
