        直埋波纹补偿器内压与外压差异存在多方面，首先在于结构与承压方式，其次是补偿能力，再者是介质流道、冲刷、排气排水差异，支架、推力和造价、选型方面场景差距。







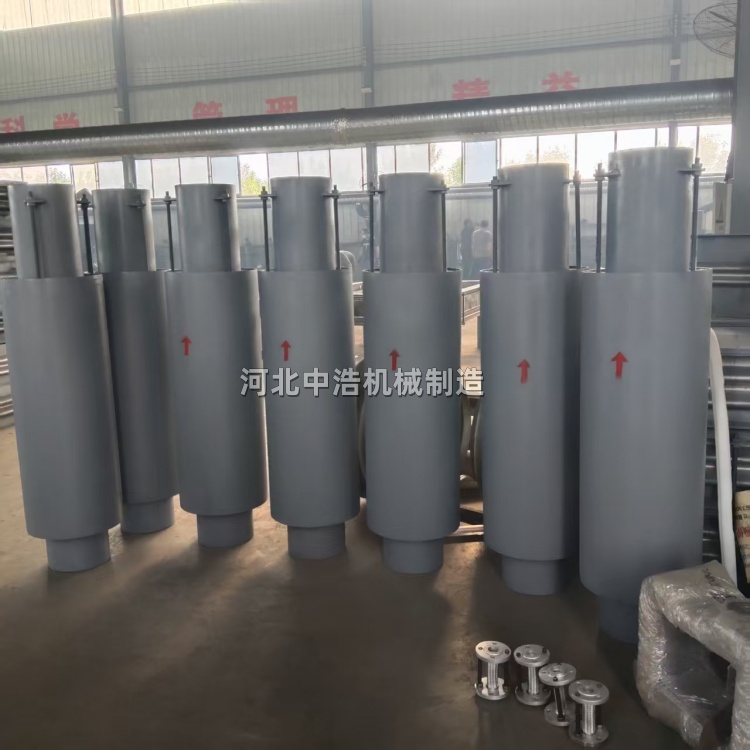

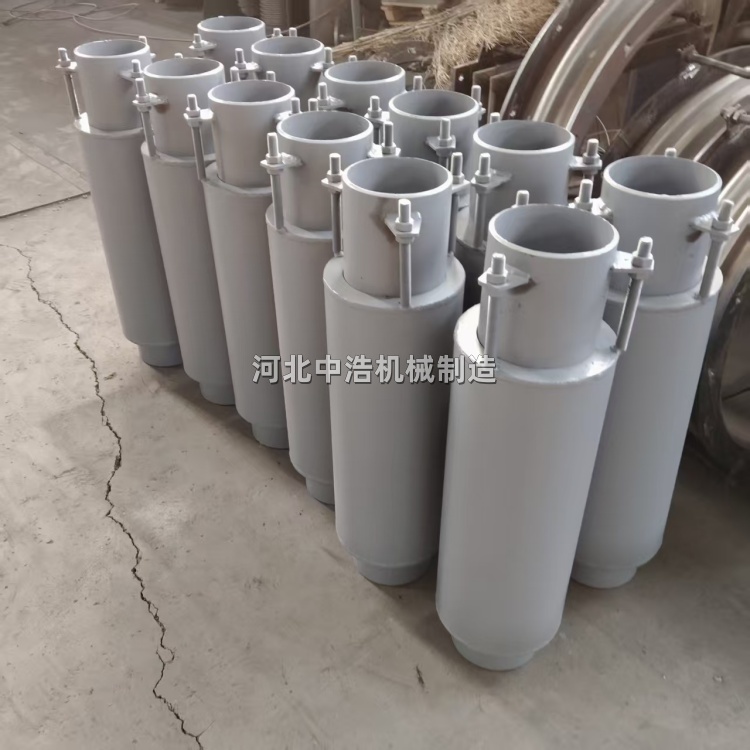

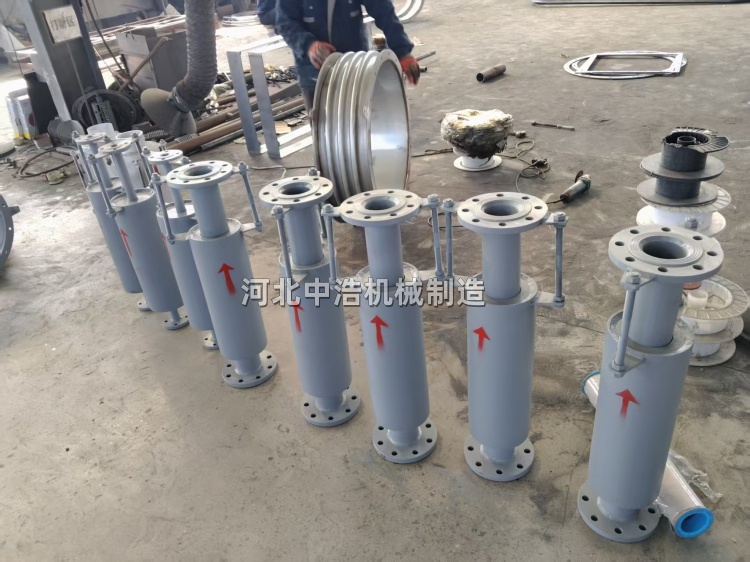

       在结构与承压方式，直埋内压式介质从波纹管内部流过，压力从内侧向外作用在波片上；波纹管外面是保护外套，内部有导流筒引导介质、减少冲刷。风险点：内压波纹管有柱失稳（平面失稳）的本身限制，波数不能做太多。直埋外压式，波纹管套在内管外面，介质走在内管与波纹管之间的环形通道，压力从外侧向内压在波纹管上；波纹管被封闭在外护套内部，不直接接触主流介质。优势：外压工况下波纹管抗失稳能力强很多，可以串联更多波。注意：两者接口法兰/接管口径一样，但内部流道、波纹管布置不一样，不能直接互换。







        补偿能力差异，内压：受失稳限制，单台补偿量偏小；要做大补偿量只能把补偿器做得很长，且失稳风险上升。外压：同等总长补偿量更大；长距离直埋热力/蒸汽管线，常用外压来减少补偿点数量。总结内压靠压缩波纹；外压热伸长时波纹管被压缩、冷缩时被拉长，允许更大行程。流道、冲刷、排气排水差异，内压：介质直接过波纹管内腔；虽然有导流筒，但高速/含杂质介质仍可能冲刷波根；低点容易积凝水，排水要单独设计。外压：波纹管不在主介质通路上；介质沿环形间隙流动；凝水容易排出，保温施工方便，很适合直埋蒸汽管线；但环形间隙要做好防堵、防腐、密封，防止杂质卡滞波纹。





        失稳与可靠性差异，内压：内压失稳是主要失效模式；压力越高、补偿量越大，设计和制造对波型、层数、热处理要求越严；直埋环境一旦失稳，埋在地下很难检修。外压：波纹管受外压，几乎没有柱失稳风险；稳定性好，在长距离高温高压直埋工程里认可度高。❗ 误区：不是“外压更结实”，只是失稳模式不同；外压要重视外护套密封、夹层防腐、导向间隙，不然也会早期损坏。支架与推力差异，两者都有很大的内压推力（推力≈压力×有效承压面积，同DN、同压下推力接近），都配主固定支架，不是外压不用做推力支架！内压：常规设计思路成熟，很多老图集以直埋内压为基础； 外压：虽然波纹管抗失稳好，但压力推力依然存在，不能省主固定墩；导向支架的布置要适配它的内外套筒滑动结构。



       尤其造价、选型场景差异，直埋内压：结构相对简单，价格偏低；适合中短距离、热水直埋、补偿量不大的常规市政热水管网。直埋外压：零部件多、焊接与密封工序复杂，成本偏高；工况选择：长距离直埋蒸汽、高温高压、需要单台大补偿量的工程。简单选型口诀：✅ 普通热水直埋、补偿不大 → 内压✅ 长距离、蒸汽、单段需要大补偿量 → 外压
