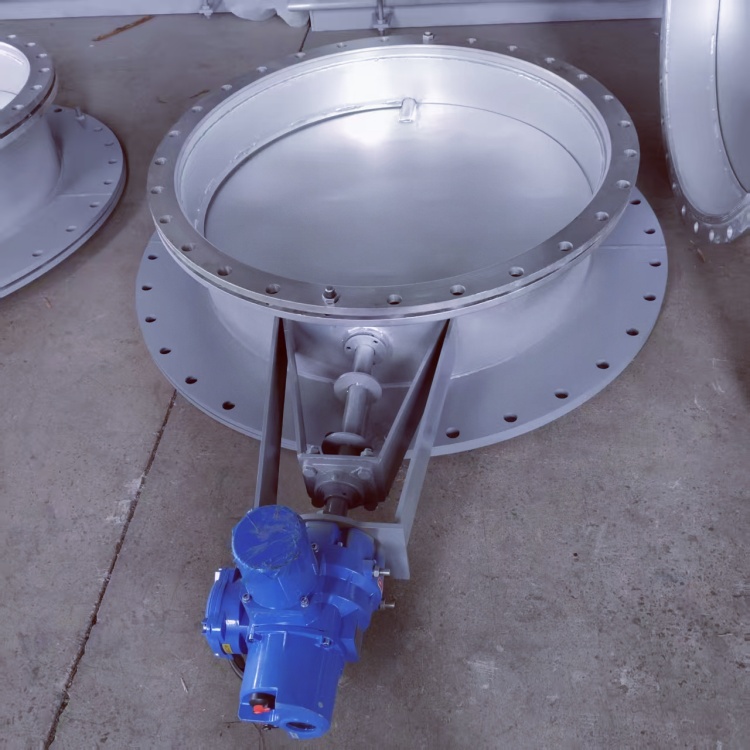

        非标法兰通风蝶阀是一种广泛应用通风除尘系统调节和截留，尤其是大小头法兰连接通风蝶阀，设计时需要考虑核心参数通风管道口径、工作温度、介质、压力等级、调节精度等从而确定阀体结构、尺寸、材质和驱动方式。大小头结构设计一般采用同心或偏心结构，确实气流顺畅，减少阻力。叠板根据通径选择合适形状（圆形、流线型），确使关闭时密封性和开启时低风阻。密封方式一般采用软密封或硬密封按照介质特性选择。







      不同部位材料选择，发体育法兰通常选用碳钢、不锈钢、还需根据通风系统 考虑耐腐性、轻度和重量。阀板一般阀体相匹配若须防腐可进行表面处理，如镀锌或喷涂，尤其阀轴部位选用高强度合金钢，提高承重和耐磨性。密封件选择橡胶或金属密封片，适应工作介质温度。加工时需注意法兰成型根据口径差计算展开尺寸，通过冲压或旋压成型，确实两端法兰与管道匹配。焊接后进行渗透检检测，避免泄露。阀体加工注意大小法兰与阀座焊接或螺栓连接，确实阀座平面与阀轴垂直，蝶板关闭时紧密贴合。组装时需注意碟版打磨光滑，与阀轴焊接固定，确保同心度，避免转动时卡顿。根据需求那装驱动装置包括手动（涡轮、手柄）、电动或气动装置，与阀轴连接、转动调试确使其灵活性和限位准确性，检查后需进行压力测试关闭后泄漏量是否符合要求。







       非标法兰蝶阀尤其注意，气流阻力问题，大小头锥度不宜过大，一般 ≤30%，碟版型状需呈流线型，减少通风能量损失，尤其是强度焊接部位需牢固，尤其是大小法兰与阀体连接处，避免风压过大而变形。关注操作灵活性，阀轴与轴承配合准确。确使阀板可在90°范围顺畅调节，还需符合线管行业标准。
