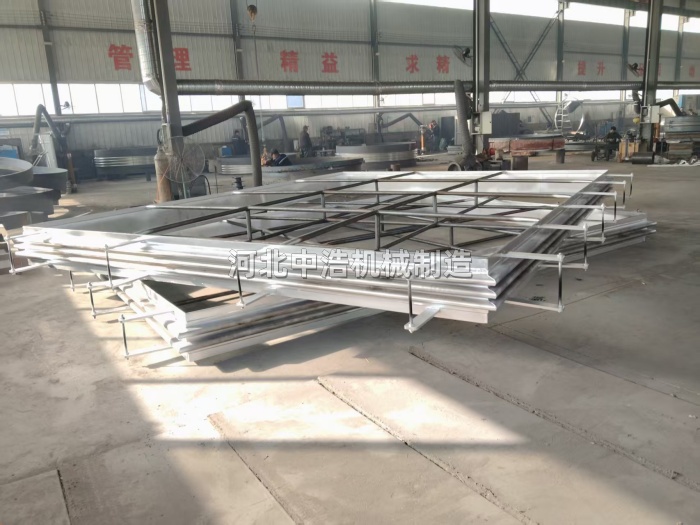

        矩形直角型、多波波纹膨胀节，拉杆（分两类：承压拉杆（承受内压推力）、限位拉杆（只限制过度位移，不承受压力推力），很多现场容易混淆。矩形直角膨胀节，一般吸收横向位移+少量角位移，多波结构单波刚度低，补偿量大，但内压推力巨大，必配套拉杆承受压力推力，防止波纹管被拉脱。同时多波纹：波数越多，补偿能力越强、整体刚度越小；但波数过多容易产生柱失稳、平面失稳，矩形截面比圆形更容易失稳，波数不能无节制增加。

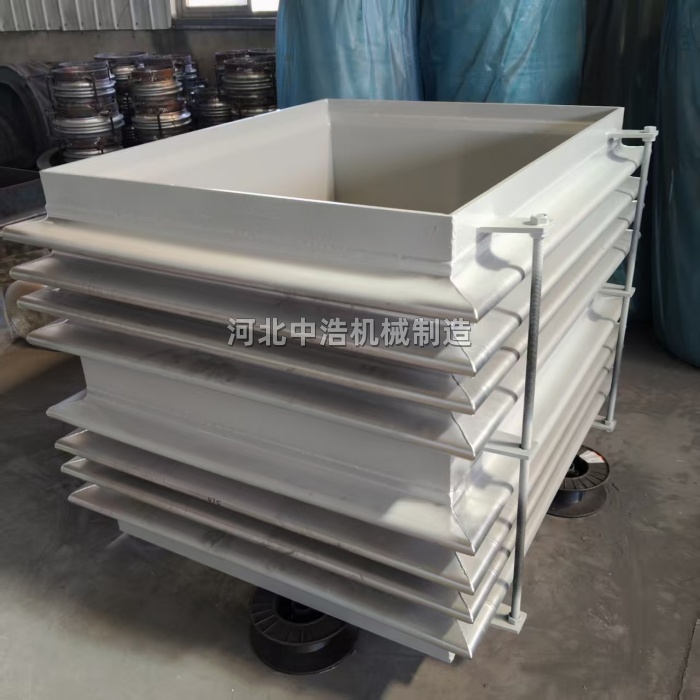

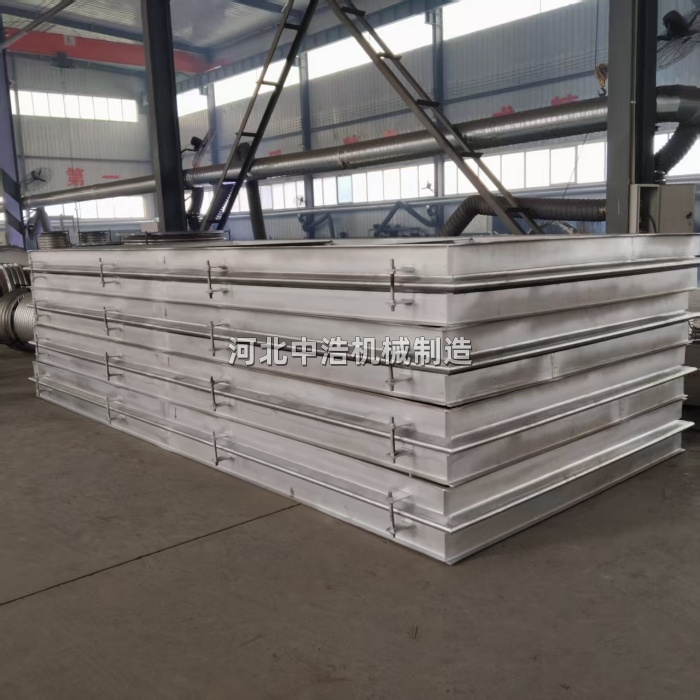

        拉杆选型要区分：承压拉杆：工况压力高，内压推力全部由拉杆承担，波纹管只负责吸收位移，不承受压力推力，限位拉杆：低压力工况，拉杆仅做安全限位，正常运行时拉杆不受力，波纹管承担内压推力。拉杆设计布置要注意，布置位置，矩形四个角位置为主受力点，拉杆沿膨胀节对角线布置（矩形直角膨胀节择优）；多波结构，拉杆贯穿两端接管/法兰，横跨整个波纹管组件，不能固定在波纹段上（严禁拉杆点焊在波片上，会直接撕裂波纹管），每组拉杆成对设置，对称分布，缺失受力均匀，防止单侧偏载扭坏波纹。拉杆数量确定，按内压推力大小计算，不是随便多加：内压推力 F = 设计压力 P × 矩形有效承压面积A，单根拉杆许用载荷 = 拉杆截面积 × 材料许用应力，拉杆根数 n ≥ F ÷ 单根拉杆许用载荷，预留1.2~1.5安全系数。实操经验：矩形大截面、多波、中高压工况，4根/8根对称布置甚常见；小截面低压可4根。



       安装时 拉杆间隙与调节螺母（关键！），多波纹膨胀节，正常工作位移方向预留调节间隙：限位螺母与法兰之间预留设计补偿量。 承压拉杆：预紧装配后，螺母紧贴法兰面，运行全程拉杆承担推力，波纹管不受压力推力； 限位拉杆：常温装配时，螺母和法兰之间预留额定补偿量间隙；位移达到限额才会顶紧拉杆，保护波纹管不被超量拉伸压缩。矩形直角多波膨胀节，严禁拉杆预紧卡死，剥夺波纹管补偿能力。 注意多波设计，波数限制：矩形波纹，单组波纹段波数一般不大于6波；需要更大补偿量，建议分成两组多波，中间加中间加强板，避免整体失稳。加强环：多波矩形波纹，波谷/波峰增加加强筋，提升抗失稳能力，配合拉杆共同抵抗压力载荷。 导流筒：介质含粉尘、烟气（锅炉/脱硫）切记加装导流筒，减少介质冲刷波纹，降低局部冲蚀。端面法兰：拉杆安装位置的法兰/端板要加厚，防止拉杆拉力把法兰拉变形。







         采购要注意截面长×宽，设计压力、设计温度，波数、单波参数，额定横向/角向补偿量，拉杆类型：承压拉杆 /限位拉杆， 拉杆材质、根数、直径，预留间隙， 介质、腐蚀条件、疲劳循环次数。记住这些不踩坑，❌ 错误1：拉杆固定焊接在波纹上 → 波纹伸缩直接撕裂，❌ 错误2：只增加波数，不加拉杆，高压下波纹管被内压推力拉爆，❌ 错误3：承压拉杆预留间隙，运行后拉杆失效，推力全部给到波纹管，❌ 错误4：拉杆不对称布置，受力偏斜，矩形膨胀节扭曲失效。
