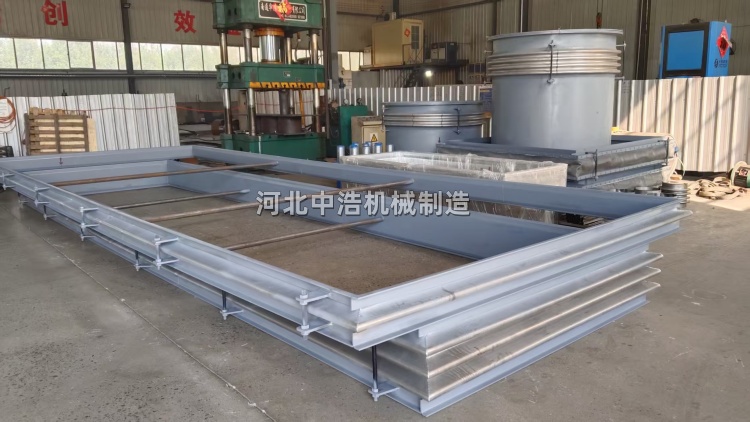

     矩形直角波纹补偿器VS矩形圆角波纹补偿器明显差异体现结构上，直角型矩形补偿器，四个内角90°尖锐直角，波纹拐角直接折角成型，法兰框为标准直角方框，是早期常规款式。 圆角型矩形补偿器，四个拐角做圆弧过渡（常见R50/R80/R100圆弧），波纹整体连续顺滑无硬折角，拐角一体压制。





      适用场景不同，圆角拐角适用于电厂脱硫烟道、煤粉热风管道、高温锅炉风道（温度＞280℃），含粉尘、颗粒物冲刷的废气管道，容易积灰工况，机组频繁启停、冷热交变频繁，震动大的风机进出口，要求长免维护周期、减少售后更换的项目。直角拐角 常温暖通新风管道、普通厂房冷风风道， 预算有限、低压常温、介质干净无粉尘，固定工况、几乎无温度大幅度变化的通风管线。







       性能差异明显，直角矩形波纹补偿器应力集中 拐角尖锐，热胀冷缩、震动下应力高度集中，拐角容易开裂 。而圆角矩形波纹补偿器，圆弧分散应力，应力平缓，抗疲劳寿命提升30%~80% 耐冲刷耐磨性对比， 直角矩形波纹补偿器，死角易堆积粉尘、煤灰、烟气涡流冲刷拐角，磨损快。而 圆角矩形波纹补偿器无死角，气流顺滑，涡流少，煤粉/含尘烟道不易积灰 。位移补偿能力差异，直角 拐角限制波纹形变，角向、横向补偿偏弱。而圆角 波纹连续可自由形变，同等波数下可吸收更大角位移 。适用温度差异，直角 中低温风道（≤250℃）更合适，圆角高温热交变易裂 高温烟气、频繁启停锅炉烟道择优，抗热疲劳强 。从制造成本对比，直角 折弯工艺简单，成本低，现货多 。圆角矩形波圆弧一体模压，定制成本略高 。从泄漏风险考虑， 直角矩形波纹补偿器拼接焊缝多，拐角焊缝易热变形开焊 。而圆角矩形波纹补偿器，波纹一体成型，拐角焊缝少，密封性稳定 。
