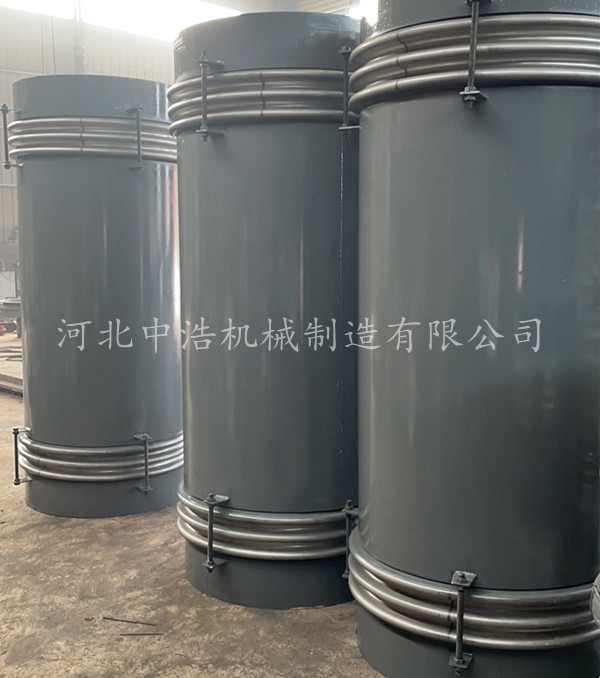

下面中浩小编对波纹膨胀节的一些常规参数进行简单的介绍：

　　1．波纹膨胀节型号表示方法

　　目前我国在波纹膨胀节型号的表示方法上尚无统一标准，各生产企业习惯于按各自的模式来表示。但型号所表示的内容却大致相同，有结构型式、公称通径、工作压力、补偿量或波数，连接方式等。

　　2．波纹膨胀节公称压力

　　产品样本中所列的公称压力一般为设计温度300℃时的压力，分为0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa及4.0MPa等几个压力等级。当使用温度低于或高于300℃时，膨胀节的压力等级需要进行适当的修正。

　　3．波纹膨胀节公称通径

　　波纹膨胀节公称通径与管道的公称通径相同。

　　4．波纹膨胀节补偿量与循环次数

　　波纹膨胀节的循环次数与补偿量有直接的联系，一般在产品样本所列的补偿量是确保循环次数为1000 次的值。若实际循环次数高于或低于1000次，可根据补偿量修正系数对补偿量进行修正。



　　5．波纹膨胀节材料

　　波纹膨胀节的波纹管一般采用奥氏体不锈钢（1Cr18Ni9Ti，SUS304，SUS316， SUS321等），也可以根据使用工况采用碳钢和复合层（即内外层为不锈钢材料，中间夹层采用伸长率较大的碳钢）。法兰和端管及其它附件采用碳铜，其中焊接零件采用低碳钢。也可以根据用户的要求及使用工况采用不锈钢和低合金结构钢。

　　波纹膨胀节的波形可分为“U”形和“Ω”形，"Ω"形波纹管能够承受高压，但只能承受较小的轴向位移；“U”形波纹管则相反，在壁厚相同的情况下，它能承受较大的位移，但只能承受较小的压力。为采用U形波纹管伸缩位移较大的特性，弥补U形波纹管只能较小的压力，人们常采取“补强”的方法-即在“U”形波纹管的外部增加增强部件（一般称作铠装环、加强环）。采用多层结构或增加波纹管的厚度也可以提高波纹管承受内压的能力，但是增加厚度会显著降低波纹管的疲劳寿命和增加波纹管的刚度。



　　波纹膨胀节的损坏：

　　1）输送介质高压蒸汽，线速υ>30m/s以上，在三通、弯头、阀门处形成湍流，使之补偿器原设计的导流筒低频大幅震动而破坏，特别是大口径，大补偿量导流筒L>460mm以上更易发生导流筒疲劳断裂，吹掉；

　　2）水质处理不好，蒸汽中含有Cl离子，造成波纹膨胀节蚀或晶格腐蚀；

　　3）安装偏转，固定墩发生滑移，应力失去平衡，也是造成波纹元件扭转（曲）变形破坏的原因之一。

　　4）设计或操作失误，造成汽水冲击，爆破性水锤，严重打（震）破波纹管元件；

　　5）大口径螺旋管道，因其内应力没消除，使之恢复应力造成波纹节扭曲破坏。
