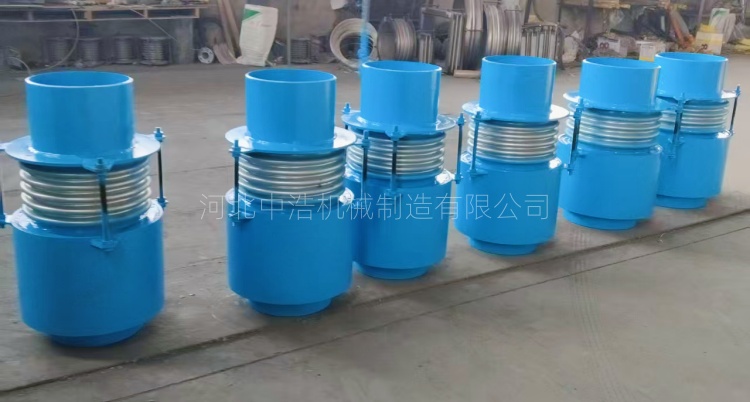

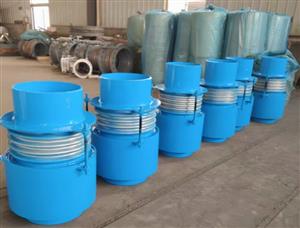

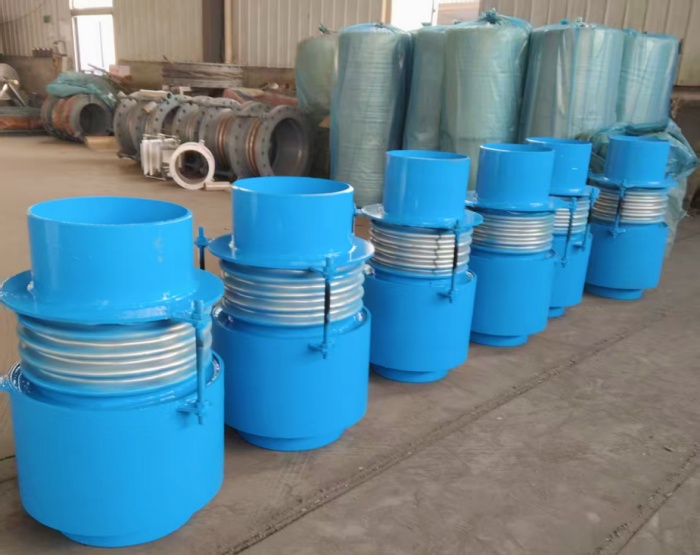

内外压波纹补偿器|内外压波纹膨胀节|内外压平衡波纹补偿器-中浩机械内外压波纹补偿器

           内外压波纹补偿器也称压力平衡型波纹伸缩器，主要用管道道吸收热胀冷缩引起位移的补偿装置。主要结构由内压波纹管、外压波纹管、接管、端板、平衡拉杆等组成，其中内压波纹管主要补偿内部位移，外压波纹管补偿外部位移，接管连接波纹管和管道，而端板对补偿器起到额外固定和支撑作用，平衡拉杆起到平衡压力和保护波纹的作用。

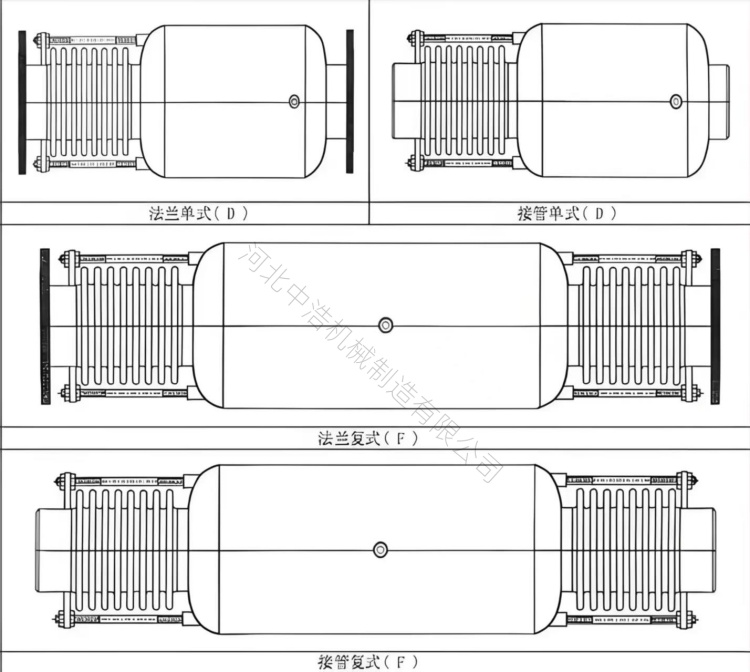

          工作原理主要利用波纹管弹性变形吸收管道轴向位移，当管道因温度变化产生热胀冷缩时，内压波纹管与外压平衡波纹管分别承受相应的应力变化，由于平衡波纹管面积通常是工作波纹管的2倍 ，内压产生的推力被平衡波纹管反向推力所抵消，从而实现无内压推力输出，产品特点，具有无内压推力、耐温、耐腐且安装方便等特点，有效吸收管道震动、降低噪音、讲话固定支架设计和施工，因而常常被用在大口径管道、高压力且固定支架设置困难的场合，具体连接方式可根据实际工况选择法兰或接管等连接方式，注意使用工况压力一般在0.25MPa-2.5MPa,工作温度在420°以内，可适用气体、液体等多种介质。安装时注意疏水口应向下，介质流向需与补偿器标志流向一致，现场安装完成后，及时拆除拉杆。
