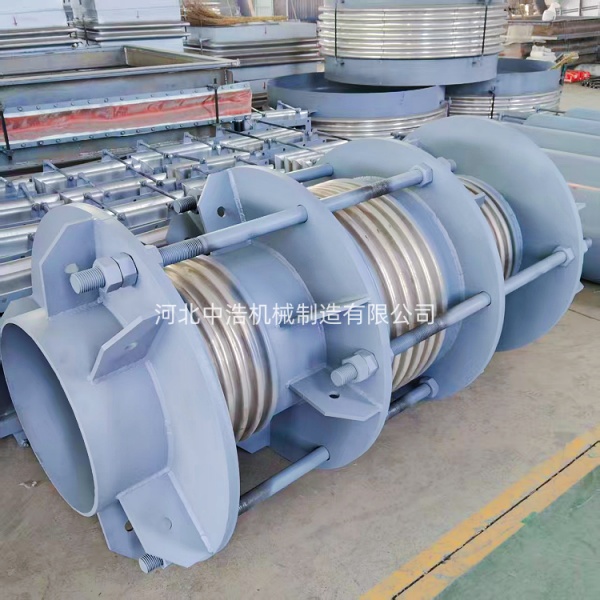

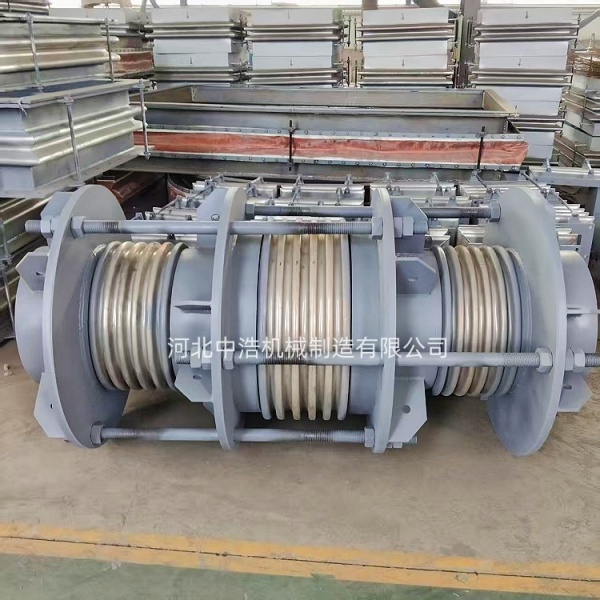

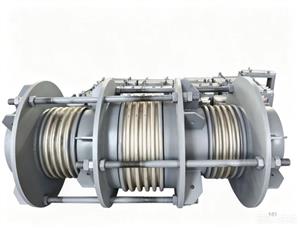

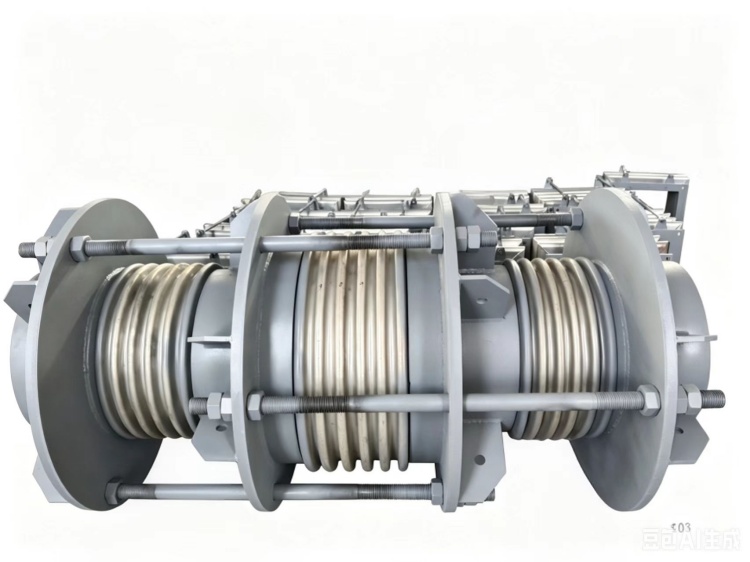

直管压力平衡波纹补偿器
直管压力平衡波纹补偿器，直管旁通压力平衡波纹补偿器,压力平衡波纹膨胀节
产地：河北省泊头市
供应商：河北中浩机械制造有限公司
直管压力平衡波纹补偿器详细内容介绍

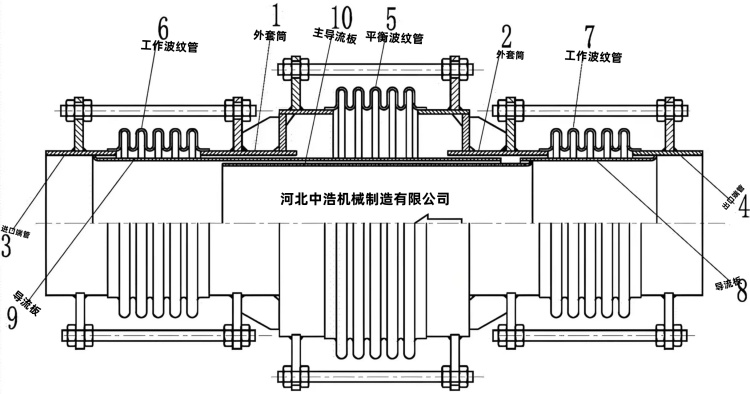

直管压力平衡型波纹补偿器基本原理，核心一组波纹管抵消内压推力，让管道不再需要承受巨大的内压盲板力。主要由三部分组成：工作波纹管：吸收管道轴向热位移，平衡波纹管：专门用来平衡内压推力， 中间承压筒体/端环：传递压力，实现力平衡。
工作原理，当管道热胀冷缩产生轴向位移时，工作波直接吸收管道轴向伸缩/压缩变形；介质内压会在波纹管上产生巨大轴向推力（盲板力）；利用平衡波纹管+拉杆受力结构，使工作波内压推力与平衡波内压推力相互抵消、自平衡；管道支座不受内压盲板力，仅承受管道自重、少量摩擦力，无需设置大型固定支座，只设简易导向支座。
优点是无需设置主固定支座，内压推力在补偿器内部平衡，管道不用做重型固定墩，节省土建成本。只吸收轴向位。专为直管段设计，补偿能力大，适合长距离直管道。对支架负荷极小，仅承受波纹管弹性力和摩擦力，支架可做得轻巧。安装相对简单，不用考虑复杂的推力传递，直线管道上直接安装即可。密封性好、可靠性高，结构紧凑，无复杂铰链、万向节，适合蒸汽、热水、化工介质。 但也存在缺点和局限，结构复杂、长度长、重量大，比普通轴向内压补偿器长得多，占空间更大，价格突出，波纹管数量多、结构复杂，成本明显高于普通型。 只能补偿轴向位移，不能承受大横向、角向位移，否则容易失稳损坏。对安装对中性要求严格，偏斜、扭曲会导致受力不均，影响寿命。
