直管旁通波纹补偿器旁通管作用-河北中浩机械制造有限公司

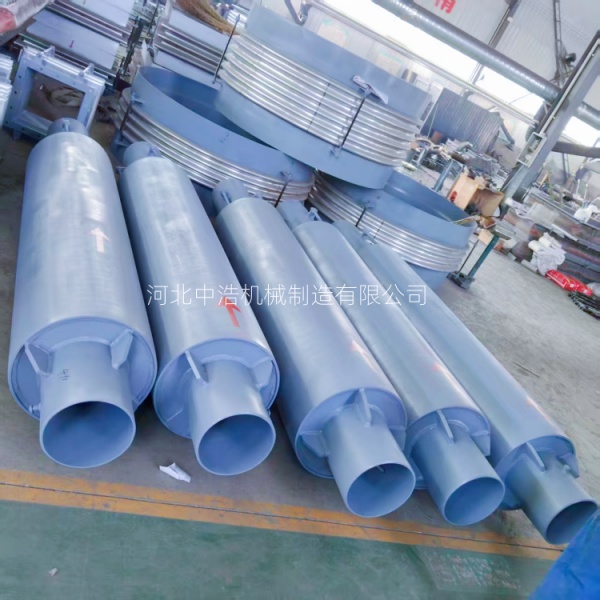

       直管旁通压力平衡波纹补偿器旁通管作为核心部件具有核心作用，核心优势可以内压推力自平衡，大幅降低支架成本，其次介质流道优化，提升设备寿命与运行效率，还可以起到结构和限位刚性强，抗偏心与失稳能力突出。但是也要规避风险，旁通管是整个压力平衡系统的核心，其焊缝开裂、变形或堵塞会直接破坏推力平衡，导致补偿器失效甚至管道事故，因此制造和安装阶段的质量管控至关重要。

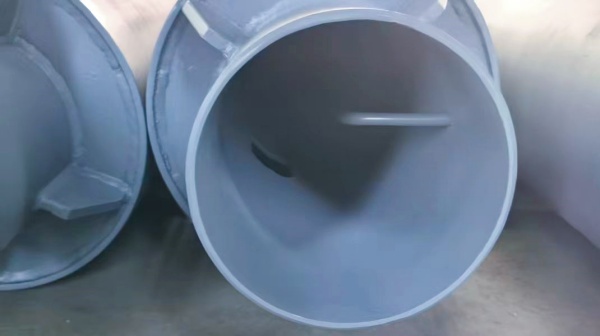

       平衡内推力区别于普通轴向补偿器的根本优势：推力自抵消：通过旁通管与平衡波纹管的配合，介质产生的轴向内压推力（公式：推力=压力×有效面积）在补偿器内部相互抵消，对固定支架几乎不产生额外推力。支架造价锐减：普通补偿器的支架需要承受巨大盲板力，往往需要厚重的混凝土基础或钢结构；而压力平衡型补偿器可大幅简化支架设计，在大口径、高压力管道中，支架成本可降低50%以上。系统稳定性提升：避免了因推力导致的管道移位、支架变形甚至坍塌风险，尤其适合支架设置困难的长直管道、地埋管道系统。介质流道优化，提升设备寿命与运行效率。波纹管零介质接触：介质全程在旁通管内流通，波纹管位于旁通管外部，不直接接触介质，确使避免了介质冲刷、腐蚀、结垢对波纹管内壁的损伤，波纹管的疲劳寿命大幅延长。流阻极低，无涡流干扰：旁通管通径与管道一致，流道连续无缩径，阻力损失远低于普通补偿器，不会因波纹管凹凸内壁产生湍流、局部冲刷，有效降低了系统能耗和管道磨损。 运行噪音与振动小：介质在旁通管内平稳流动，避免了普通补偿器因流道突变导致的流体激振和噪音，提升了管道系统的运行稳定性。





      增强结构强度，还可起到限位支撑作用。同轴度高，受力均匀：旁通管作为刚性构件，两端与端管焊接固定，能有效限制波纹管的径向偏移，确使工作波纹管与平衡波纹管始终同轴，避免因偏心导致的局部受力不均、磨损和失稳。限位保护，防扭防偏：旁通管可限制波纹管的径向位移，防止管道轻微偏移时波纹管被过度拉偏、扭转变形，避免波谷应力集中开裂，提升了设备的抗冲击和抗偏心能力。运输安装防护到位：旁通管与拉杆组件配合，可在出厂时锁定补偿器长度，防止运输、吊装过程中波纹管被过度压缩或拉伸，降低了现场损坏风险。
