轴向内压波纹膨胀节发往江苏-河北中浩机械制造有限公司

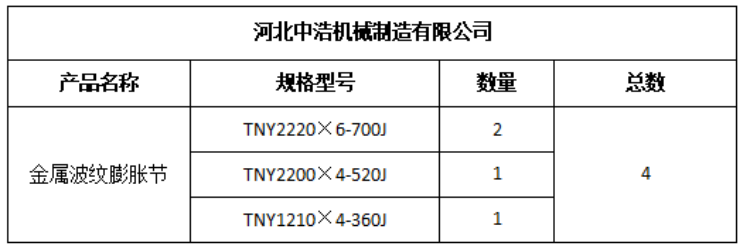

           尊敬的姚经理您好，感谢您对河北中浩 机械产品信任与选择。很高兴通知您，您在河北中浩订购轴向内压波纹膨胀节产品， 已经完成生产、检验、包装等全部工作，为了减少运输费用，做了分体，请您做好收货准备，到货后及时查验。







         河北中浩严格遵循高品质制造标准生产，首先对原材料管控，预防源头防开裂。加强材质验收，主体波纹管优先选用304、316L奥氏体不锈钢，每卷板材切记做光谱成分检测，必然镍、铬钼元素达标，杜绝热轧劣质料；多层波纹管每层板材厚度公差控制在±0.03mm，层间厚度均匀一致。对板材预处理，钢板采用激光精密切割，无毛刺、无缺口；双面抛光处理，表面粗糙度Ra≤0.8μm，轧制氧化皮，避免成型时应力集中产生微裂纹。管坯卷制要求，大口径膨胀节（DN1000以上）采用钢板卷圆，对接焊缝切记氩弧焊打底，焊缝渗透，焊后校圆，圆度误差≤0.5%，必然多层筒体贴合紧密无间隙。





     采用多层波纹管成型， 对成型工艺严格选择，中小口径：液压渐进成型，分3～5道次压制，单次变形量≤15%，防止冷作硬化导致材料脆化开裂。 大口径（DN800以上，如图中产品）：采用旋压滚压成型，波峰波谷圆滑过渡，杜绝尖角应力点。多层结构（3～5层）：切记整体同步成型，严禁单层单独压制再套合，必然每一层波纹波形整体重合。关键工艺需注意，波形：严格压制标准U型波纹，波高、波距尺寸公差控制在±0.5mm；成型后去应力退火：830～870℃保温，保温时间按板厚30min/mm计算，随炉缓慢冷却，全然消除成型残余应力，避免运行疲劳断裂；禁止冷态强压整形，防止表层产生隐性微裂纹。再次对尺寸检验，逐件检测圆度、壁厚减薄量（壁厚减薄不得大于原厚度10%）、波型一致性，首件做疲劳寿命抽检。关键焊接工艺，注意 焊接方法，所有环向对接焊缝一律采用脉冲钨极氩弧焊（TIG），薄壁多层波纹管严控热输入，热影响区温度≤250℃，避免晶粒粗大；禁止普通手工电焊直接焊接波纹管本体，焊缝结构要求，波纹管直边段与法兰/端管采用对接接头，不使用搭接焊缝，必然焊缝承受轴向拉力，杜绝剪切破坏；多层筒体层间定位点焊电流严格控制在80～120A，防止烧穿薄层钢板。焊后防护，焊接时用防火薄板遮挡波纹段，杜绝焊渣飞溅灼伤波纹管表面；焊后整体酸洗钝化，处理氧化层与晶间腐蚀隐患。无损检测，承压型产品焊缝渗透（PT）+射线探伤（RT），无气孔、夹渣、未焊透缺陷。
