高品质波纹补偿器工艺有何差异-河北中浩机械制造有限公司

         高品质波纹补偿器主要体现在工艺差异上，主要包括这些核心工艺，波纹管成型工艺差异也是决定寿命、耐压、补偿量关键。其次是波纹管结构工艺差异，决定同口径承压、寿命核心分水岭。高温防腐、消除应力的关键工序热处理工艺差异，焊缝泄漏90%源于焊接组装工艺差异。

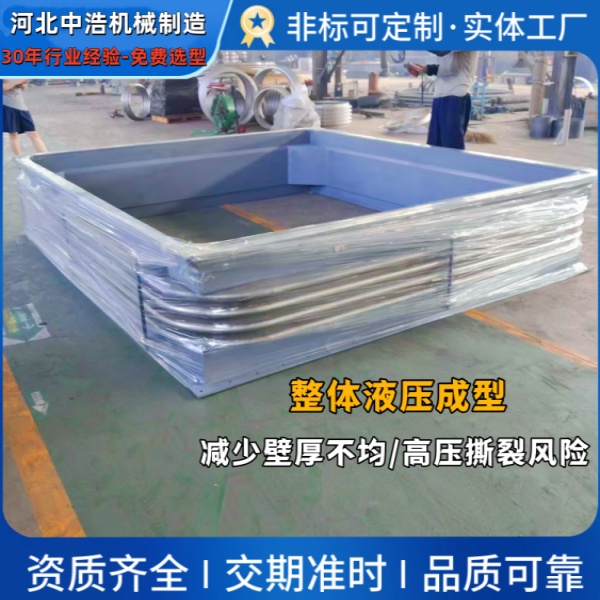

        波纹管成型工艺差异，采用液压一体成型（行业主流工艺，热力管道标配），无缝不锈钢筒坯装入模具，内部高压水油均匀胀形，轴向挤压一体成型整组波纹，无拼接焊缝。优势：管壁厚度均匀，波高/波距公差≤0.15mm，无局部减薄；整体无焊缝，无泄漏薄弱点，疲劳寿命长； 可做多层复合波纹管，承压能力大幅提升；另一种滚压/旋压成型，滚轮从管材外部碾压出波纹，逐波机械挤压成型，仅能做单层薄壁管。外壁碾压产生划痕、表层损伤，耐氯离子腐蚀大幅下降；易造成 壁厚不均，波谷位置严重减薄，高压易撕裂等问题。







        热处理工艺差异是高温防腐、消除应力的关键工序关键，完整固溶热处理（热力强制工艺），标准流程：波纹管成型后入炉1050~1100℃保温，快速水冷淬火，随后酸洗钝化。从而达到消除液压成型产生残余应力；溶解不锈钢碳化物，杜绝晶间腐蚀、氯离子应力开裂；恢复高温耐氧化性能。 简易去应力退火，流程：600~800℃低温缓冷，无快速水冷、无酸洗钝化。局限：仅消除部分成型应力，无法溶解碳化物；沿海含氯冷凝水工况运行极易出现裂纹，仅适用于内陆清水热力管道。

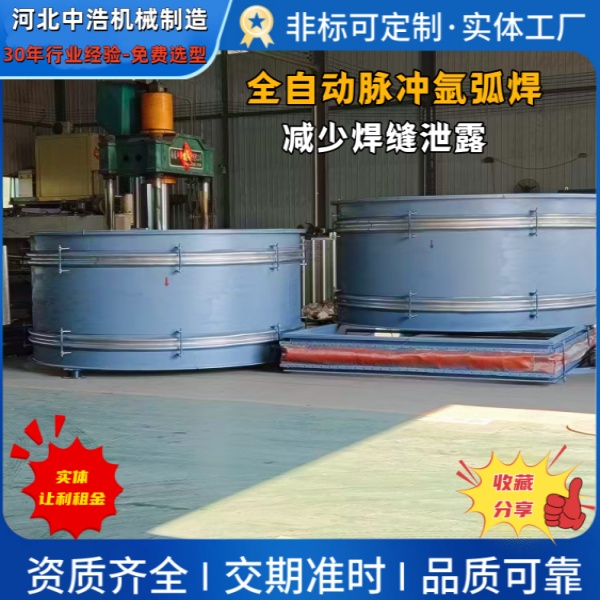

        焊接组装工艺差异核心焊缝分为波纹管与端管环缝、附件耳板拉杆焊缝，工艺分级明显：全自动脉冲氩弧焊（特种设备/高温热力标准），工艺：数控十字臂自动行走，管内充氩气双面保护，脉冲TIG焊，焊缝无氧化、无夹渣咬边，全程参数可追溯，渗透探伤。适配：DN≥300高温烟道、PN≥1.6MPa蒸汽补偿器、特种设备监检产品。常规工艺采用手工直流氩弧焊人工TIG打底，背面简易充氩保护，外观人工打磨，抽检PT探伤；中小型常压热力管道通用，一致性略低于自动焊。简陋工艺则是二氧化碳气保焊/手工电弧焊，直接用碳钢焊条、二保焊焊接不锈钢波纹管，无氩气保护，焊缝严重氧化脆化；热工况下焊缝1~2个采暖季开裂渗漏，正规热力工程禁止采用。
