 一、材料选择：耐压与耐蚀的双重确使

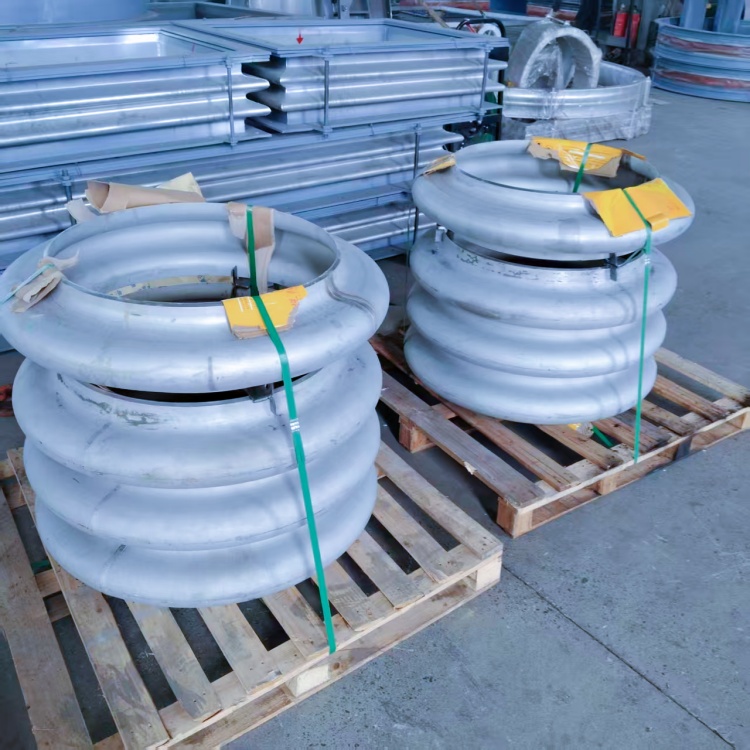

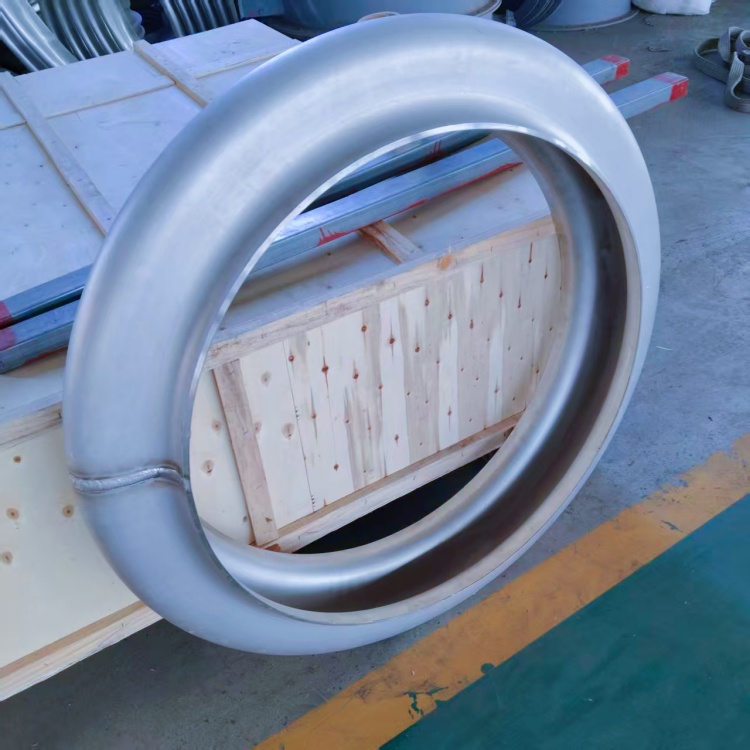

       厚壁波纹膨胀节的材质需兼顾力学性能和环境适应性。常见“单波厚壁膨胀节”和“双波厚壁膨胀节”，常用材料包括：①奥氏体不锈钢，如304、316L，适用于温度≤450℃的腐蚀性介质，316L因含钼元素可耐受氯离子腐蚀。②镍基合金，如Inconel 625，用于高温（≤800℃）或强腐蚀环境，但成本较高。③双相不锈钢，如2205，兼具高强度与耐点蚀能力，适合海洋平台等场景。材料验收需符合《不锈钢冷轧钢板》标准，重点控制硫、磷含量（≤0.03%），并需提供第三方材质报告。对于酸性环境，需通过晶间腐蚀试验 。





 二、结构设计：力学性能的靶向计算

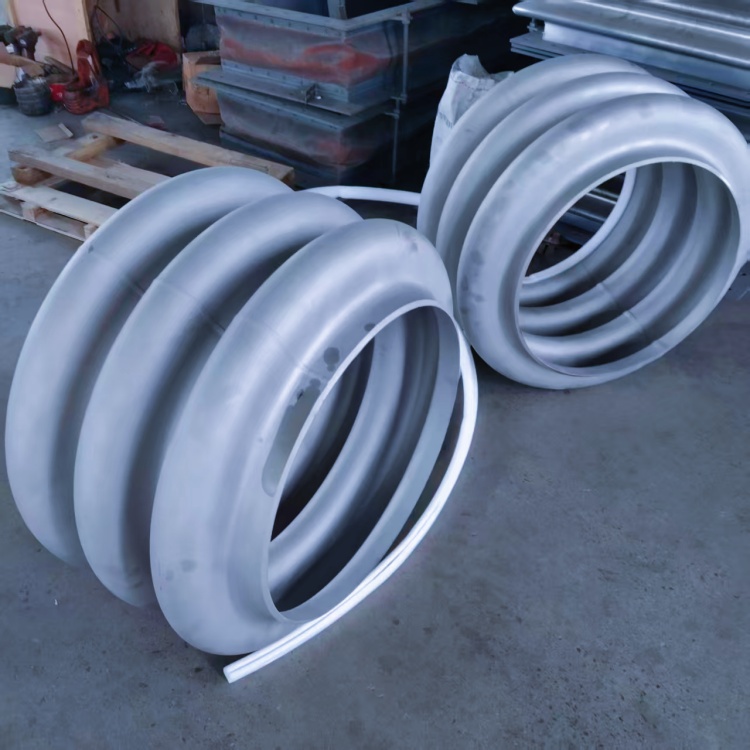

         波形参数优化，单波结构适用于小位移补偿，波高通常为50-100mm，波距为波高的1.2-1.5倍。双波结构，补偿量更大，通过对称波形分散应力，疲劳寿命可达5000次以上。壁厚计算，采用有限元分析（FEA）校核应力集中区域。例如，某DN600膨胀节在1.6MPa工况下，波纹管壁厚需≥4mm，且过渡区采用渐变设计避免突变。强环设计，高压工况（≥4.0MPa）需增设加强环，材料硬度应高于波纹管本体，通常选用17-4PH沉淀硬化不锈钢。






三、制造工艺采用精密成型与焊接控制
液压成型技术，多道次渐进成型工艺，单次变形量控制在15%以内，避免材料加工硬化。成型后需进行退火处理（850℃±10℃，保温30min/mm），消除残余应力。焊接工艺采用纵焊缝采用等离子弧焊（PAW），保护气体为98%Ar+2%H₂，热影响区宽度≤3mm。环焊缝需射线检测（RT），符合NB/T 47013.2Ⅱ级合格标准。表面处理，内壁需进行电解抛光（Ra≤0.8μm），外表面喷涂铝硅涂层（厚度80-120μm）以提升耐温性能。
